1技术参数
- 显示方法:高对比度的段码液晶显示,高亮度EL背光;
- 测量范围:0.75~300mm(钢中),公制与英制可选择;
- 声速范围:1000~9999 m/s:
- 分 辨 率:0.1mm
- 示值精度: ±(0.5%H+0.04)mm H为被测物实际厚度
- 测量周期:单点测量时4次/秒、扫描模式10次/秒;
- 存储容量:可存储20组(每组最多99个测量值)厚度测量数据。
- 工作电压:3V(2节AA尺寸碱性电池串联)
- 持续工作时间:约100小时(不开背光时)
- 外形尺寸:150×74×32 mm
- 整机重量:245g
2主要功能
- 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;
- 可配备多种不同频率、不同晶片尺寸的双晶探头使用;
- 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;
- 已知厚度可以反测声速,以提高测量精度;
- 具有耦合状态提示功能;
- 有EL背光显示,方便在光线昏暗环境中使用;
- 有剩余电量指示功能,可实时显示电池剩余电量;
- 具有自动休眠、自动关机等节电功能;
- 小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;
3工作原理
本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。
式中: H-测量厚度; v-材料声速; t-超声波在试件中往返一次的传播时间。
4仪器配置
表1 仪器配置
配置 |
序号 |
名称 |
数量 |
备注 |
标准配置 |
1 |
主机 |
1台 |
无 |
2 |
标准探头(5MHz) |
1只 |
无 |
3 |
耦合剂 |
1瓶 |
无 |
4 |
ABS仪器箱 |
1只 |
无 |
5 |
随机资料 |
1份 |
无 |
6 |
电池仓工具 |
1把 |
无 |
可选配置 |
8 |
粗晶探头(2MHz) |
1只 |
无 |
9 |
微径探头(7.5MHz) |
1只 |
无 |
10 |
高温探头(5MHz) |
1只 |
无 |
表2 探头选择
名称 |
型号 |
频 率 (MHZ) |
探 头 直 径 |
测量范围 |
最小管径 |
特性描述 |
粗晶探头 |
N02 |
2 |
22mm |
3.0mm~300.0mm(钢) 40mm以下(灰铸铁HT200) |
20 |
用于铸铁等粗晶材质的测量 |
标准探头 |
N05 |
5 |
10mm |
1.2mm~230.0mm(钢) |
Φ20mm×3.0mm |
通用 |
标准探头 |
N05/90° |
5 |
10mm |
1.2mm~230.0mm(钢) |
Φ20mm×3.0mm |
通用 |
微径探头 |
N07 |
7 |
6mm |
0.75mm~80.0mm(钢) |
Φ15mm×2.0mm |
用于薄壁及小弧面的测量 |
高温探头 |
HT5 |
5 |
14mm |
3~200mm (钢) |
30 |
用于温度小于300℃的材料的测量 | 5工作条件
环境温度:操作温度-20~+50℃;存储温度:-30℃~+70℃ 相对湿度≤90%; 周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。
6主显示界面

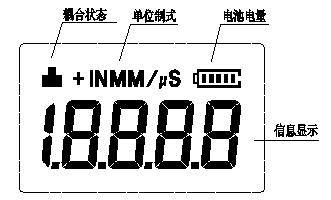

仪器开机后会自动进入主显示界面,如下图所示:
耦合状态:探头与被测工件的耦合状态 单位制式:MM、M/S(公制时),或者IN、IN/μS(英制时) 电池电量:电池剩余电量显示 信息显示:显示厚度测量值,以及简单的操作提示信息。
7材料声速表
|
